Tiempo de lectura: 4 minutosEl diseño sísmico en sistemas de almacenaje industrial es un requisito indispensable para garantizar la seguridad operativa en cualquier almacén. En México, donde la actividad sísmica es considerable y varía ampliamente entre regiones, los racks deben ser diseñados con base en parámetros estructurales confiables y normativas aplicables para asegurar su estabilidad ante las cargas laterales y los efectos inducidos por los sismos.
En nuestro país, ningún equipo de almacenaje debería instalarse sin una evaluación sísmica acorde con los mapas de peligrosidad utilizados por la Comisión Federal de Electricidad (CFE). Estos parámetros, junto con los criterios de ingeniería establecidos en ANSI MH16.1, guían el diseño estructural de racks y aseguran que cumplan con los niveles de resistencia esperados.
Además, las NOM aplicables, como la NOM-006-STPS-2014, exigen condiciones de seguridad en el manejo y almacenamiento de materiales que impactan directamente en la configuración, estabilidad y revisión de los sistemas de racks.
A continuación, se desarrolla lo esencial del diseño sísmico aplicado a racks para tarimas en el contexto mexicano.
Interack • Noticias y tendencias Recibe actualizaciones sobre almacenaje, seguridad y optimización de almacenes. |
Por qué el diseño sísmico es fundamental
Los eventos sísmicos son impredecibles, pero su impacto en un sistema de racks mal diseñado sí es previsible. La CFE establece parámetros de aceleración que pueden incrementar significativamente la demanda lateral sobre estructuras esbeltas como los racks industriales.
Un sistema sin diseño sísmico puede presentar:
- Deformaciones excesivas en marcos.
- Falla en los conectores por rotaciones excesivas.
- Desplazamientos laterales que comprometen alineación y verticalidad.
- Riesgos operativos por caída o movimiento de cargas.
Además de la seguridad del personal y la protección del inventario, un rack diseñado sin considerar su demanda sísmica puede incumplir criterios de seguridad laboral contemplados en normas mexicanas y en auditorías internas de planta.

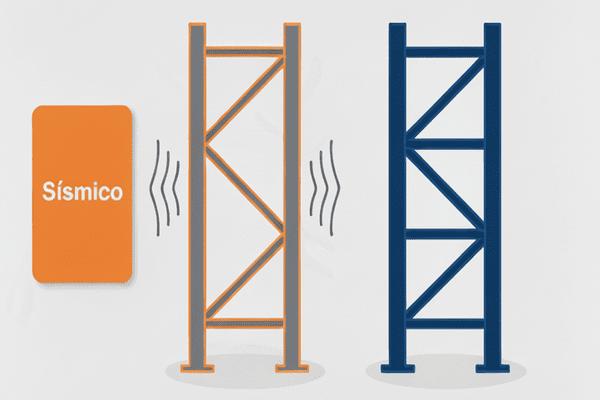

Elementos clave del diseño sísmico
Parámetros sísmicos con base en criterios CFE
En México, los valores esenciales para el diseño se obtienen de la zonificación sísmica de la CFE, que determina:
- Aceleración pico (PGA) del sitio.
- Espectros de respuesta por tipo de suelo.
- Coeficientes de amplificación y reducción de acuerdo con la estructuración.
Con estos parámetros se estima la demanda lateral equivalente que actuará sobre el rack.
Para racks industriales, la ingeniería considera:
- Rigidez en los elementos y sus conexiones.
- Masa total del sistema y su distribución.
- Variación de alturas entre niveles.
- Longitud y tamaño de los elementos.
Estos elementos permiten evaluar desplazamientos, rigidez y comportamiento dinámico.
Selección de la configuración adecuada
Cada configuración responde de manera distinta ante cargas laterales. Por ejemplo:
- Sistemas back-to-back ofrecen mayor estabilidad que hileras simples.
- Vigas más cercanas reducen deformación vertical bajo carga combinada.
- Alturas moderadas disminuyen el efecto de esbeltez ante cargas laterales y verticales.
Elegir la configuración correcta desde la ingeniería garantiza menor demanda sísmica y mayor rigidez global.
Anclaje y placa base
El anclaje es unos de los puntos críticos del sistema durante un sismo. Para zonas con aceleraciones altas, el diseño debe considerar:
- Anclas capaces de resistir tensión y cortante derivados de las cargas sísmicas.
- Profundidades de inserción acorde a resistencia y espesor del concreto.
- Placas base de dimensiones suficientes para repartir presiones.
- Evitar desprendimiento o aflojamiento por cargas cíclicas.
En México, es común que las losas industriales presenten variaciones en resistencia, por lo que la selección del ancla debe verificarse cuidadosamente contra la demanda sísmica calculada.
Comportamiento de conexiones y vigas
El desempeño sísmico depende ampliamente del comportamiento de las conexiones. Bajo pruebas de laboratorio con cargas cíclicas, se evalúa:
- Capacidad del conector para mantenerse enganchado.
- Deformación aceptable bajo carga lateral.
- Efecto acumulativo de vibraciones repetidas.
El estándar ANSI MH16.1 establece requisitos mínimos que deben verificarse para garantizar la integridad del sistema.
Distribución de carga y efectos dinámicos
En muchos almacenes, las cargas no se distribuyen uniformemente. En ingeniería sísmica esto genera:
- Efectos torsionales.
- Desplazamientos no previstos del centro de masa.
- Mayor demanda en marcos con menor rigidez.
Una correcta distribución del inventario reduce amplificaciones indeseadas durante eventos sísmicos.
Revisión, mantenimiento e inspección
En México, las inspecciones periódicas se ven reforzadas por lineamientos de seguridad y salud laboral establecidos en:
- NOM-001-STPS-2008 (seguridad en edificios, locales y áreas de trabajo).
- NOM-006-STPS-2014 (manejo y almacenamiento de materiales).
Después de un sismo, es indispensable evaluar:
- Torque y fijación de anclas.
- Alineación y verticalidad de marcos.
- Deformaciones locales en vigas.
- Posible movimiento del inventario.
La documentación de estas revisiones constituye una parte importante del control interno de seguridad estructural.
Entendiendo la categoría de riesgo sísmico del almacén
Aunque México no utiliza las mismas categorías sísmicas que ASCE 7 en EE. UU., el concepto es equivalente: la combinación de aceleración, suelo y masa del sistema define la demanda. Las zonas de mayor aceleración, Guerrero, Oaxaca, Chiapas y CDMX requieren sistemas que aporten mayor rigidez, arriostramiento más cerrado y placas base reforzadas.
Incluso zonas consideradas moderadas, como Bajío o norte del país, deben verificar su demanda sísmica, ya que la CFE ha actualizado mapas que incrementan valores en ciertos puntos antes clasificados como de bajo riesgo.
Ingeniería sísmica aplicada a racks: seguridad que protege tu operación
En conclusión, el diseño sísmico para racks en México requiere integrar:
- Parámetros de aceleración y espectros con normativas locales o CFE.
- Estándares estructurales ANSI MH16.1 y lineamientos RMI.
- Cumplimiento con NOM aplicables para seguridad y manejo de materiales.
- Ingeniería detallada en marcos, anclaje, vigas y distribución de carga.
Aun cuando no exista una NOM exclusiva para diseño de racks, la combinación de estas referencias permite desarrollar sistemas seguros, estables y confiables ante cargas sísmicas. Un diseño sísmico adecuado no solo garantiza seguridad operativa; también protege la inversión en infraestructura y mercancía, reduce interrupciones y asegura que el sistema esté preparado para operar en un país con alta actividad sísmica.
En Interack entendemos que el diseño de racks para tarimas en México no puede desvincularse de la realidad sísmica del país. Por eso, desarrollamos sistemas de almacenaje respaldados por ingeniería estructural, criterios CFE y estándares internacionales como ANSI MH16.1, asegurando soluciones seguras, funcionales y alineadas con las NOM aplicables. Si tu proyecto requiere racks industriales diseñados para responder ante cargas sísmicas reales, nuestro equipo puede asesorarte desde la evaluación técnica hasta la implementación en sitio, garantizando estabilidad, cumplimiento normativo y continuidad operativa.
